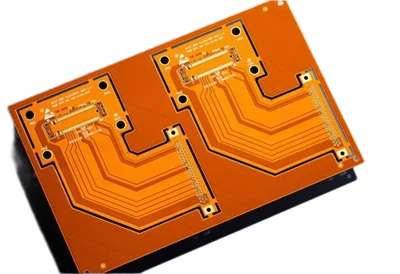

Čo je medený list plošných spojov
Medený list plošných spojov, tiež známy ako laminát potiahnutý meďou alebo doska potiahnutá meďou, je typ dosky s plošnými spojmi (PCB), ktorý obsahuje vrstvu medi prilepenú k nevodivému podkladovému materiálu. Táto medená vrstva slúži ako vodivá dráha pre elektrické signály v obvode.
Súvisiaci produkt

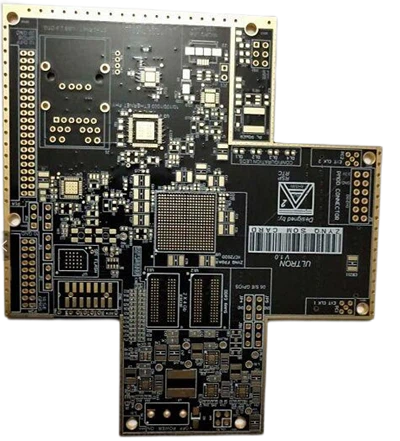

Hľadáte služby výroby dosiek plošných spojov Rogers? Prišli ste na správne miesto. V Atlantic sa špecializujeme na poskytovanie špičkovej výroby PCB s použitím materiálov Rogers, ktoré sú známe svojim výnimočným výkonom a spoľahlivosťou v náročných aplikáciách.

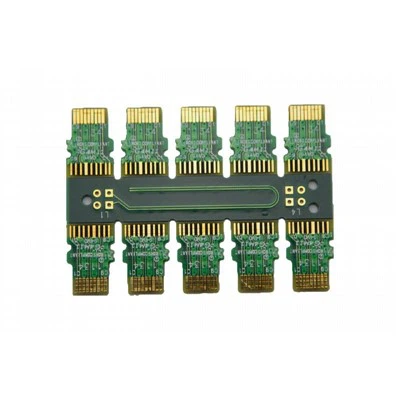

FR-4 je najbežnejšie používaný materiál pre pevné PCB. Možno budete potrebovať dosky plošných spojov FR-4, ale možno si nie ste celkom istý. Poďme preskúmať, kedy sú FR-4 PCB tou správnou voľbou, a to porovnaním s keramickými PCB a PCB s kovovým jadrom (MCPCB).

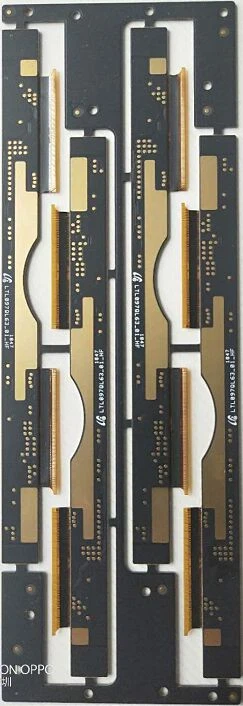

Služba výroby hliníkových dosiek plošných spojov, tiež známa ako dosky plošných spojov s kovovým jadrom (MCPCB), sú obľúbenou voľbou pre aplikácie vyžadujúce vynikajúci odvod tepla a vysokú odolnosť. Tieto dosky sú obzvlášť obľúbené v odvetviach, ako je LED osvetlenie, výkonové meniče, automobilový priemysel a iná vysokovýkonná elektronika.
Medené dosky plošných spojov sú nevyhnutné pri výrobe vysokovýkonných dosiek plošných spojov (PCB). Tieto dosky sú známe svojou vynikajúcou elektrickou vodivosťou, tepelným manažmentom a spoľahlivosťou, vďaka čomu sú preferovanou voľbou v rôznych high-tech aplikáciách.

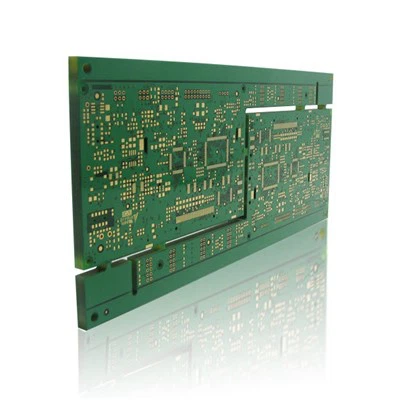

Dizajn Flexibilná doska plošných spojov
Od prototypu až po výrobu, Atlantic vám pokryje všetky vaše potreby flexibilných PCB a pevných-flex PCB. Naše rozsiahle znalosti a skúsenosti s výrobou flexibilných dosiek plošných spojov nám poskytujú konkurenčnú výhodu v priemysle PCB. Nepožadujeme žiadne minimálne množstvo objednávky a vždy sľubujeme konkurencieschopné ceny a bezkonkurenčné služby zákazníkom.
Výhody medených dosiek plošných spojov
Vysoká elektrická vodivosť
Meď je vynikajúci vodič elektriny, ktorý zabezpečuje efektívny a spoľahlivý prenos signálu cez dosku plošných spojov.
Špičkový tepelný manažment
Vysoká tepelná vodivosť medi umožňuje efektívne odvádzanie tepla, čím sa znižuje riziko prehriatia a zlepšuje sa celková životnosť elektronických komponentov.
Trvanlivosť
Medené dosky plošných spojov sú robustné a vydržia značné mechanické namáhanie, vďaka čomu sú vhodné pre náročné aplikácie.
Všestrannosť
Medené dosky plošných spojov možno použiť v širokej škále aplikácií, od spotrebnej elektroniky až po priemyselné zariadenia.
Vysoká spoľahlivosť
Hrubá medená doska PCB využíva ako vodivú vrstvu ultra hrubú medenú fóliu, ktorá má vysokú vodivosť a nízky odpor, aby sa zabezpečila stabilita a spoľahlivosť obvodu.
Silná schopnosť proti rušeniu
Vďaka silnej schopnosti proti elektromagnetickému rušeniu môže účinne inhibovať rušenie elektromagnetických vĺn a zabezpečiť stabilitu obvodu.
Vysoká mechanická pevnosť
Vďaka použitiu ultra hrubej medenej fólie ako vodivej vrstvy má vysokú mechanickú pevnosť a odolá väčšiemu tlaku a nárazu.
Vysoká odolnosť proti korózii
Má silnú odolnosť proti korózii a je schopný odolávať erózii mnohých chemikálií.
Rýchly prenos signálu
Prijatím extra hrubej medenej fólie ako vodivej vrstvy má nízky odpor a vynikajúcu vodivosť a je schopný zabezpečiť vysokorýchlostný prenos signálu.
Dobrý účinok elektromagnetického tienenia
So silným elektromagnetickým tieniacim účinkom môže účinne znížiť rušenie elektromagnetických vĺn.
Aplikácia medených dosiek plošných spojov
Spotrebná elektronika
Smartfóny, tablety a ďalšie prenosné zariadenia sa spoliehajú na medené dosky plošných spojov pre ich kompaktný a efektívny dizajn.
Priemyselné zariadenia
Medené PCB sa používajú v strojoch a zariadeniach, ktoré vyžadujú vysokú spoľahlivosť a výkon.
Automobilový priemysel
Automobilová elektronika vrátane riadiacich jednotiek motora a informačných a zábavných systémov využíva medené dosky plošných spojov pre ich odolnosť a vynikajúci výkon.
Lekárske prístroje
Vysoko presné lekárske vybavenie závisí od medených PCB pre presnú a spoľahlivú prevádzku.
Typy medených dosiek plošných spojov
Jeden panel:Časti sú sústredené na jednej strane a drôty sú sústredené na druhej strane. Pretože vodiče sú prítomné iba na jednej zo strán, existuje veľa obmedzení pri navrhovaní obvodu, takže prvé obvody väčšinou používali tento typ dosky.
Obojstranné dosky:Obe strany sú zapojené a káble na oboch stranách sú prepojené cez priechodky. Obojstranné dosky sú dvakrát väčšie ako jednostranné dosky a kabeláž je možné prekladať, vďaka čomu sú vhodné pre zložitejšie obvody.
Viacvrstvové:Aby sa zväčšila plocha elektroinštalácie, používa sa viac jednostranných alebo obojstranných elektroinštalačných dosiek, ktoré sa zlepia tak, že sa medzi každú vrstvu umiestni izolačná vrstva. Počet vrstiev vo viacvrstvovej doske predstavuje počet nezávislých vrstiev vodičov, zvyčajne párny počet, a zahŕňa dve najvzdialenejšie vrstvy.
Flexibilná doska plošných spojov (flexibilná doska plošných spojov):Vyrobené z flexibilného substrátu, ktorý sa dá ohnúť, aby sa uľahčila montáž elektrických komponentov. Široko používaný v letectve, armáde, mobilnej komunikácii a iných oblastiach.
Pevná doska plošných spojov:Vyrobené z papiera alebo sklenenej tkaniny predimpregnovanej fenolovou alebo epoxidovou živicou, laminované a vytvrdené meďou potiahnutým laminátom na jednej alebo oboch stranách povrchovej vrstvy.
Rigid-Flex:Kombinuje vlastnosti pevných a flexibilných dosiek, aby poskytoval väčšiu flexibilitu a funkčnosť tam, kde je to potrebné.
Výkonové parametre medených dosiek plošných spojov
Tepelný výkon
Tepelný výkon medených PCB sa hodnotí časom tepelného praskania a tepelným zaťažovacím testom. Čas tepelného praskania je parametrom na hodnotenie tepelnej odolnosti dosiek, pričom tepelná záťažová skúška simuluje extrémne podmienky procesu spájkovania, pričom sa kontroluje, či dosky nie sú vystavené tepelnému namáhaniu v dôsledku teplotných zmien, ktoré môžu poškodiť konštrukčné vlastnosti dosky. materiál.
Výkon spomaľujúci horenie
Účinnosť spomaľovača horenia sa hodnotí štandardom testu horľavosti UL94, ktorý je rozdelený do troch stupňov, V-0, V-1 a V-2, z ktorých má stupeň V-0 najvyšší výkon spomaľujúci horenie.
Vodivosť
Medené dosky plošných spojov majú vynikajúcu vodivosť a sú schopné podporovať vysokoprúdový a vysokofrekvenčný prenos signálu, ako aj dobrú elektrickú vodivosť a nízke hodnoty odporu.
Výkon odvodu tepla
Vysoká tepelná vodivosť medi umožňuje hrubým medeným doskám plošných spojov účinne odvádzať teplo od komponentov plošných spojov citlivých na teplotu, čím sa komponenty udržiavajú v dobrom stave.
Mechanická pevnosť
Hrubé medené dosky plošných spojov majú vysokú mechanickú pevnosť, čo umožňuje inštaláciu vodivejšieho materiálu na menšom priestore a dosiahnutie väčšej mechanickej pevnosti konektorov.
Materiálové zloženie medených dosiek plošných spojov
Vrstva podkladu:Toto je hlavné telo dosky plošných spojov, ktoré zvyčajne používa ako substrát sklenené vlákno, ktoré poskytuje mechanickú pevnosť a stabilitu dosky.
Vrstva medenej fólie:Substrát je pokrytý vrstvou medenej fólie, ktorá pôsobí ako vodič na zabezpečenie elektrickej vodivosti dosky plošných spojov. Hrúbka medenej fólie je zvyčajne 1/3OZ, 1/2OZ, 1OZ atď. Rôzne hrúbky medenej fólie sa líšia vo vodivosti a odvode tepla.
Medený obklad:Medený plášť sa používa na zvýšenie vodivosti a odvodu tepla dosky plošných spojov, aby sa zabránilo poškodeniu dosky v dôsledku vysokej teploty.
Vrstva vŕtania:Pri výrobe PCB je potrebné vyvŕtať otvory, aby sa vytvorili požadované obvodové spojenia.
Vrstva tlače:Po vyvŕtaní sú požadované obvodové vzory vytlačené na DPS technológiou tlače. Okrem toho zloženie dosky plošných spojov zahŕňa niektoré kľúčové materiálové vlastnosti ako napr.
Hodnota Tg:Ide o teplotu skleného prechodu, charakteristiku polymérov, ktorá ovplyvňuje tepelnú odolnosť dosky.
PP list:Rôzne typy PP plechov majú v strede rôzne dutiny, čo ovplyvňuje dielektrickú konštantu signálneho vedenia pri jeho prechode.
RC%:Obsah živice, tj hmotnostné percento živice v plechu, ovplyvňuje schopnosť živice vyplniť medzeru medzi drôtmi a hrúbku dielektrickej vrstvy po stlačení dosky.
% RF:Prietok živice, ktorý odráža tekutosť živice a ovplyvňuje hrúbku dielektrickej vrstvy po doske.
% YC:Hmotnosť prchavých zložiek stratených po vysušení polovytvrdeného plechu ako percento originálu, čo ovplyvňuje kvalitu dielektrickej vrstvy po doske.
Hodnota DK a Df:Predstavuje dielektrickú konštantu a uhol dielektrickej straty materiálu, ktoré ovplyvňujú rýchlosť šírenia signálu a stratu.
Tok výrobného procesu medenej dosky plošných spojov zahŕňa hlavne nasledujúce kroky.
Rozloženie PCB:Najprv továreň na výrobu dosiek plošných spojov dostane súbor CAD od spoločnosti zaoberajúcej sa dizajnom dosiek plošných spojov a skonvertuje ho do jednotného formátu, ako je Extended Gerber RS-274X alebo Gerber X2. Potom inžinieri skontrolujú, či je rozloženie PCB správne alebo nie. Potom inžinier skontroluje, či rozloženie PCB zodpovedá výrobnému procesu a či existujú chyby a iné problémy.
Výroba základnej dosky:Vyčistite dosky potiahnuté meďou, ak sú na nich prach, môže to spôsobiť skrat alebo prerušenie obvodu. Výroba jadrových dosiek sa zvyčajne začína od stredovej jadrovej dosky, ktorá sa priebežne skladá medenou fóliou a polovytvrdnutým plechom a potom sa fixuje.
Prenos rozloženia vnútornej dosky plošných spojov:Očistené pomedené dosky budú na povrchu pokryté vrstvou svetlocitlivej fólie, cez svetlocitlivý stroj s UV lampami na medenú fóliu na svetlocitlivú fóliu, svetlopriepustnú fóliu pod svetlocitlivú fóliu sa vytvrdí, vytvrdí sa svetlocitlivý film, vytvrdí sa svetlopriesvitný film pod svetlocitlivým filmom. Svetlopriepustný film je vytvrdený a svetlopriepustný film nie je vytvrdený. Po očistení nevytvrdeného fotografického filmu sa nevytvrdený fotografický film očistí lúhom a potom sa nežiaduca medená fólia odleptá silnou zásadou, ako je NaOH, a nakoniec sa vytvrdený fotografický film odtrhne, čím sa odhalí požadovaná DPS. rozvrhnutie linky medená fólia.
Dierovanie a kontrola základnej dosky:Úspech výroby základnej dosky, v základnej doske na vyrovnávacích otvoroch, ľahko sa zarovná s inými surovinami. Základná doska a ďalšie vrstvy PCB zlisované dohromady sa nedajú upraviť, takže kontrola je veľmi dôležitá, pretože stroj sa automaticky porovnáva s výkresmi rozloženia PCB, aby sa zistilo, či nedošlo k nejakej chybe.
Laminovanie:Využitie priľnavosti PP fólie na spojenie vrstiev elektroinštalácie do celku. Tento proces musí brať do úvahy symetriu, aby sa zabezpečilo, že sa doska neohne v dôsledku nerovnomerného namáhania počas laminácie, čo ovplyvňuje výkon PCB.
Vŕtanie:Vytvárať priechodné otvory medzi vrstvami dosky plošných spojov, aby sa dosiahol účel spojenia vrstiev.
Chemické ponorenie do medi:Po navŕtaní dosky plošných spojov v medenom ponornom valci dôjde k redoxnej reakcii, vytvoreniu medenej vrstvy, otvorov pre pokovovanie, takže pôvodný izolačný podklad sa na povrchu nanesie na meď, aby sa medzivrstva dosiahla elektrická konektivita Otvor je pokovený. Následné pokovovanie, aby meď v otvoroch zhrubla na 5-8um, aby sa zabránilo tenkej medi v otvoroch v grafickom pokovovaní pred oxidáciou alebo mikroleptaním a vytekaním substrátu.
Vonkajší suchý film a vonkajšie grafické pokovovanie:Proces pre vonkajší suchý film je rovnaký ako pre vnútorný suchý film. Potom vonkajšia vrstva grafického pokovovania, pokovovanie dierou a líniou medenou vrstvou na určitú hrúbku (20-25um), aby sa splnili požiadavky na hrúbku medi na doske PCB. A nepoužije sa na povrch dosky medený odleptaním, odhaľuje užitočnú čiarovú grafiku.
Spájkovačka:Konečná úprava spájkovacej masky na dokončenie výroby dosiek plošných spojov.
